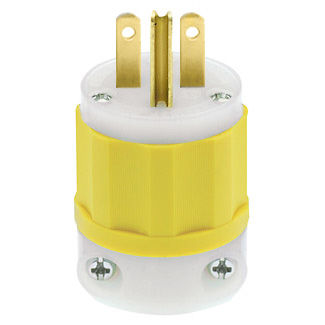

15 A, 250 V, Fiche à lame droite, Qualité industrielle

Conditions environnementales

Environnement : sec

Inflammabilité : homologué HB ou mieux UL94

Température de fonctionnement : -40°C à 60°C

Spécifications mécaniques

Gamme de cordons : 0,245 à 0,700

ID de produit : valeurs nominales et NEMA I.D. marquées en permanence sur le dispositif

Accom. de borne : 18-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Caractéristiques

Marque : noir et blanc

Couleur : jaune-blanc

Type de dispositif : fiche à lame droite

NEMA : 6-15P

Matériaux :

Vis de montage : acier, galvanisé

Couvercle arrière : thermoplastique

Lames/Contacts : laiton massif

Corps : nylon modifié contre les impacts

Cadre d'insertion : nylon

Couleur : jaune-blanc

Attache de cordon : nylon

Vis de borne : laiton

Module de câblage : nylon

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier LR-406

NEMA : WD-6

NOM : 057

UL 498  : fichier E13399

UL Fed Spec WC-596  : fichier E13393

Garantie : garantie à vie limitée

Données électrotechniques

Intensité : 15 A

Interruption de courant : certifié pour l’interruption de courant à courant nominal maximal

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : MALT

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 pour cent du courant nominal

Tension : 250 V c.a.

Câblage : 3
