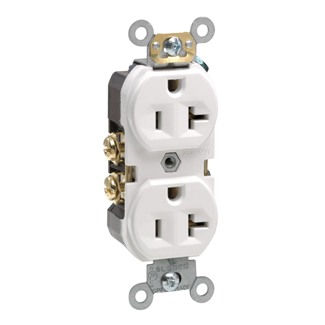

Prise double de20 A, qualité commerciale, mise à la terre autonome

Conditions environnementales

Température de fonctionnement : -40°C à 60°C

Données électrotechniques

Intensité : 20 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : maximum 30C après 100 cycles OL à 150 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Matériaux :

Corps : polypropylène

Écrous de serrage : laiton

Couleur : blanc

Face : polypropylène

Attaches de mise à la terre : laiton

Vis de mise à la terre : laiton 8-32

Contacts de ligne : laiton à triple frottement 0,031 Épaisseur

Bride : acier galvanisé

Bornes à vis : laiton 8-32

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier 152105

NEMA : WD-1 et WD-6

NOM : 057

UL498  : fichier E13399

Garantie : limitée 10-Year

Puissance nominale (c.a.)

À la tension nominale : 1 ch

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 14-18 po-lb

Accom. de borne : 14-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : à câblage arrière ou latéral

Caractéristiques

Couleur : blanc

Type de dispositif : prise double

Caractéristique : face dentelée

Qualité : qualité commerciale spécifiée

Mise à la terre : mise à la terre autonome

NEMA : 5-20R
