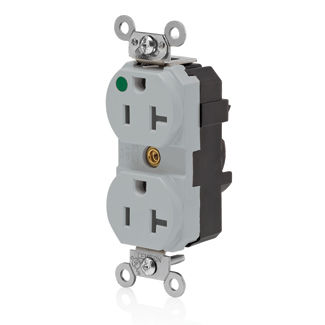

Prise double Lev-Lok

Normes et homologations

ANSI : C-73

CSA : 152105

NEMA : WD-6

NOM : 057

RoHS : conforme

UL 498 et spécifications fédérales WD496  : E13399

Garantie : limitée

Matériaux :

Corps : nylon

Face : nylon

Attaches de mise à la terre : laiton

Line Contacts : 0.040" Brass

Broches de verrouillage : laiton massif

Mécanisme de volet : acétal Delrin®

Bride : laiton nickelé

Données électrotechniques

Intensité : 20 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : mise à la terre autonome

Éclairage : DEL verte de 100,000 h

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Puissance nominale (c.a.)

Puissance nominale : 1 ch

Spécifications mécaniques

Identification des fils : fils identifiés conformément à la norme UL 498 (noir, blanc et vert)

Identifiant du produit : les marquages apparaissent en permanence sur le dispositif

Terminaison : modulaire

Conditions environnementales

Inflammabilité : V-2 pour UL94

Température de fonctionnement : -40°C à 60°C

Caractéristiques

Marque : Lev-Lok

Couleur : gris

Type de dispositif : prise double

Caractéristique 3  : illuminé

Caractéristique 4  : face lisse

Qualité : qualité hospitalière pour applications très lourdes

NEMA : 5-20R
