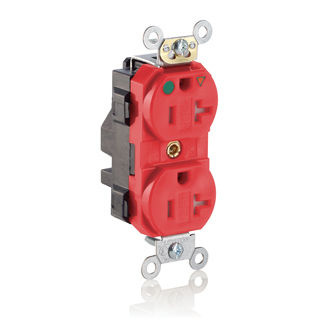

Prise double Lev-Lok

Conditions environnementales

Température de fonctionnement : -40°C à 60°C

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier 152105

NEMA : WD-6

NOM : 057

RoHS : conforme

UL 498  : fichier E13399

UL Fed Spec WC-596  : fichier E13399

Garantie : limitée 10-Year

Matériaux :

Corps : nylon

Couleur : rouge

Face : nylon

Attaches de mise à la terre : laiton

Système de mise à la terre isolée : laiton

Contacts de ligne : laiton massif épaisseur 0.040”

Broches de verrouillage : laiton massif

Mécanisme de volet : acétal Delrin®

Bride : acier galvanisé

Données électrotechniques

Intensité : 20 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Puissance nominale (c.a.)

Puissance nominale : 1 ch

Spécifications mécaniques

Identification des fils : fils identifiés conformément à la norme UL 498 (noir, blanc et vert)

Identifiant du produit : les marquages apparaissent en permanence sur le dispositif

Terminaison : modulaire

Caractéristiques

Marque : Lev-Lok

Couleur : rouge

Type de dispositif : prise double

Caractéristique : inviolable|Face lisse

Fonction : masse isolée

Qualité : qualité hospitalière robuste

NEMA : 5-20R
