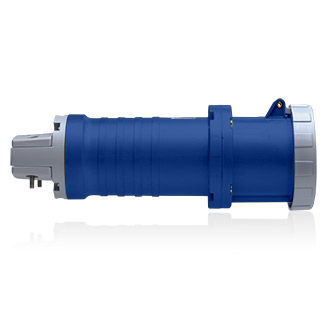

Connecteur à broche et à manchon IEC

3100C6W

ÉPUISÉ Modèles de remplacement suggérés :

100 A, 250 V, 2P, 3W Connecteur à broche et à manchon homologué aux normes de l’Amérique du Nord, Qualité industrielle, IP67, étanche - BLEU

Ajouter à la liste de projets

Feuillet de directives - Dispositifs à broche et à manchon étanches | EN, ES, FR

Afficher

Données dimensionnelles

Afficher

Renseignements généraux

UPC : 078477838518
Données électrotechniques
Intensité : 100 A
Interruption de courant : certifié pour l’interruption de courant à courant nominal maximal
Tension diélectrique : 2000 V pendant 1 min.
Endurance : jusqu’à 1 000 connexions et déconnexions, sous charge, à pleine tension et courant nominal
Résistance d'isolation : 500 V pendant 1 min; >= 5 MΩ
Pôle : 2
Hausse de température : hausse de température maximale de 30 °C au courant nominal maximal après 50 cycles d’OL à 150 % du courant nominal
Tension : 250 V c.a.
Fil : 3
Conditions environnementales
Résistance à la corrosion : pièces ferreuses immergées dans une solution de chlorure d’ammonium à 20 °C et 10 % pendant 10 minutes
Inflammabilité : valeurs nominales V-0 selon UL 94
Valeur nominale IP : IP67/IP69K
Résistance à l'humidité : selon UL 1682, immergé pendant 24 heures dans 5 cm d'eau à 25 °C
Matériaux
Ressort de bras : acier inoxydable de qualité performante
Corps : Valox 357
Support de contact : nylon renforcé
Œillet de couvercle : laiton nickelé
Couvercle avec bras : Valox 357
Collier de serrage externe : Valox 357
Vis externes : inviolable
Capuchon de presse-étoupe : Valox 357
Passe-câble/joint : chloroprene
Collier de serrage interne : thermoplastique
Vis internes : acier galvanisé
Manchons de phase et de terre : laiton
Ressort de manchon : acier inoxydable
Bornes : acier inoxydable
Spécifications mécaniques
Fixation du câble : force : 150 lb, couple : 2,0 pi-lb, Disp max. : <= 3/32 po
Gamme de cordons : 0,950 à 1,875
Essai d’écrasement : 250 lb pendant 1 min après -25 °C pendant 6 heures
Résistance aux impacts : chute de 76 cm 8 fois après le conditionnement à -25 °C pendant 6 heures
Force de retrait minimale : 20 lb
Caractéristiques
Couleur : bleu
Configuration : Amérique du Nord
Type de dispositif : connecteur
Valeurs nominales IEC : 60309-1 et 60309-2
Normes et homologations
Marquage CE : conformément aux directives sur les basses tensions 73/23/CEE, 93/68/CEE
Certifié CSA : C22.2 No 182.1
Valeurs nominales IEC : 60309-1 et 60309-2
Homologué UL : 1682 et 1686
Garantie : limitée à 2 ans
