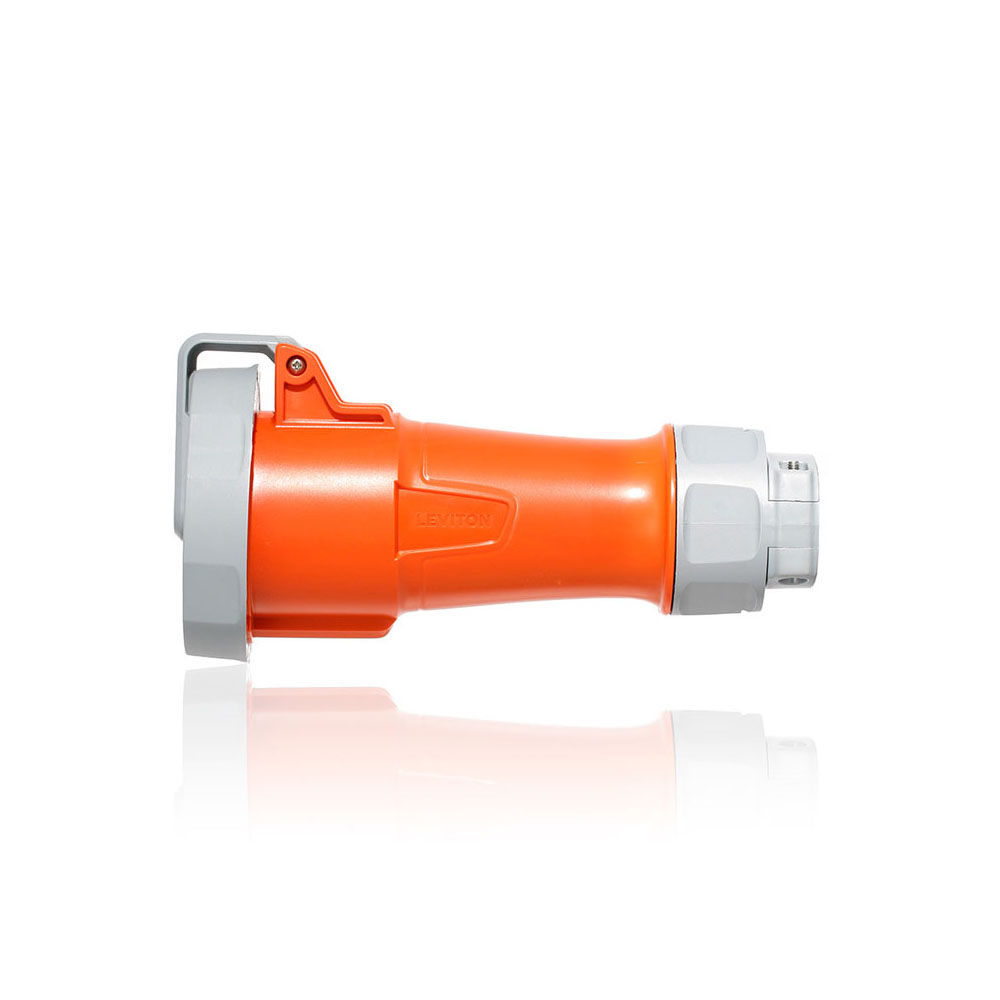

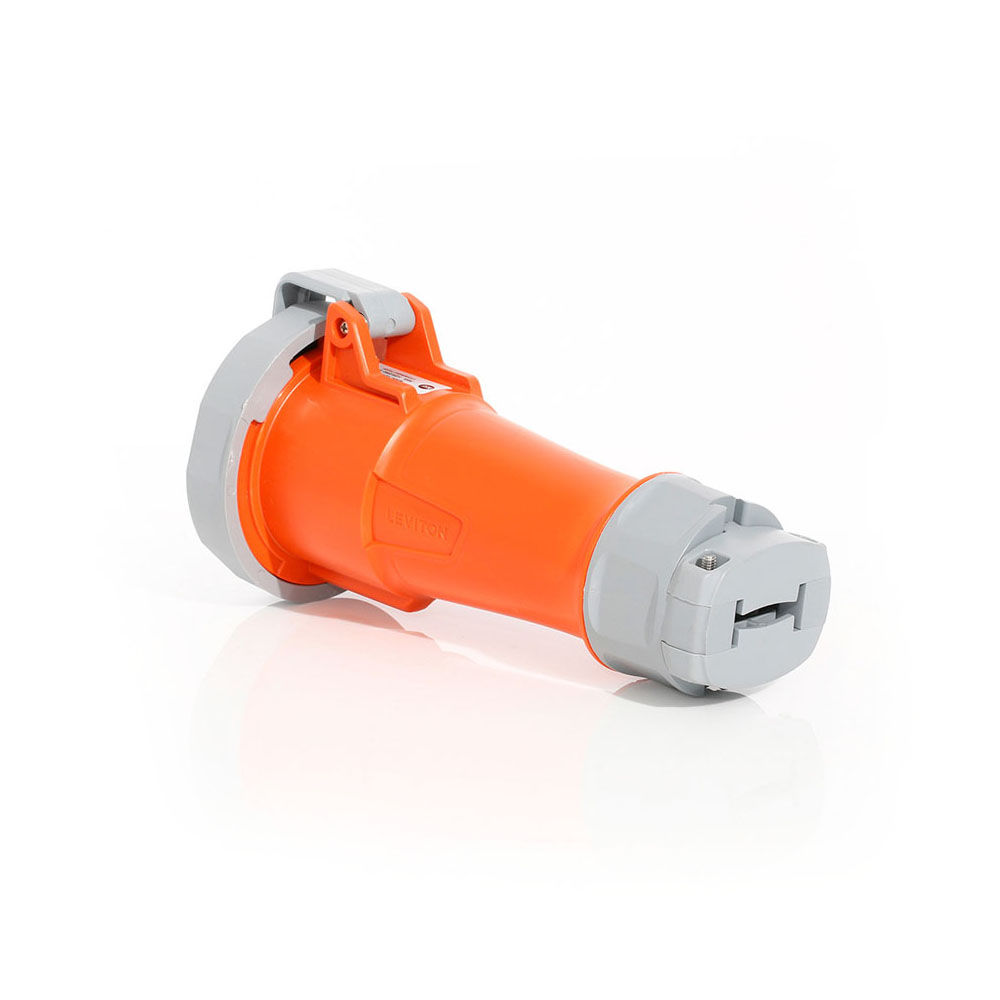

Connecteur à broche et à manchon de la série LEV, homologué aux normes IEC

420C12WLEV

20 A, 125/250 V, 3 P, 4 W, Connecteur à broche et à manchon homologué aux normes de l’Amérique du Nord CEI 60309-1 et 60309-2 série LEV, Qualité industrielle, IP66/IP67/IP68/IP69K, étanche - Orange

Les dispositifs à broche et à manchon de la série LEV IEC 60309 sont conçus pour simplifier votre installation, résister aux environnements les plus rigoureux et durer plus longtemps que la concurrence :

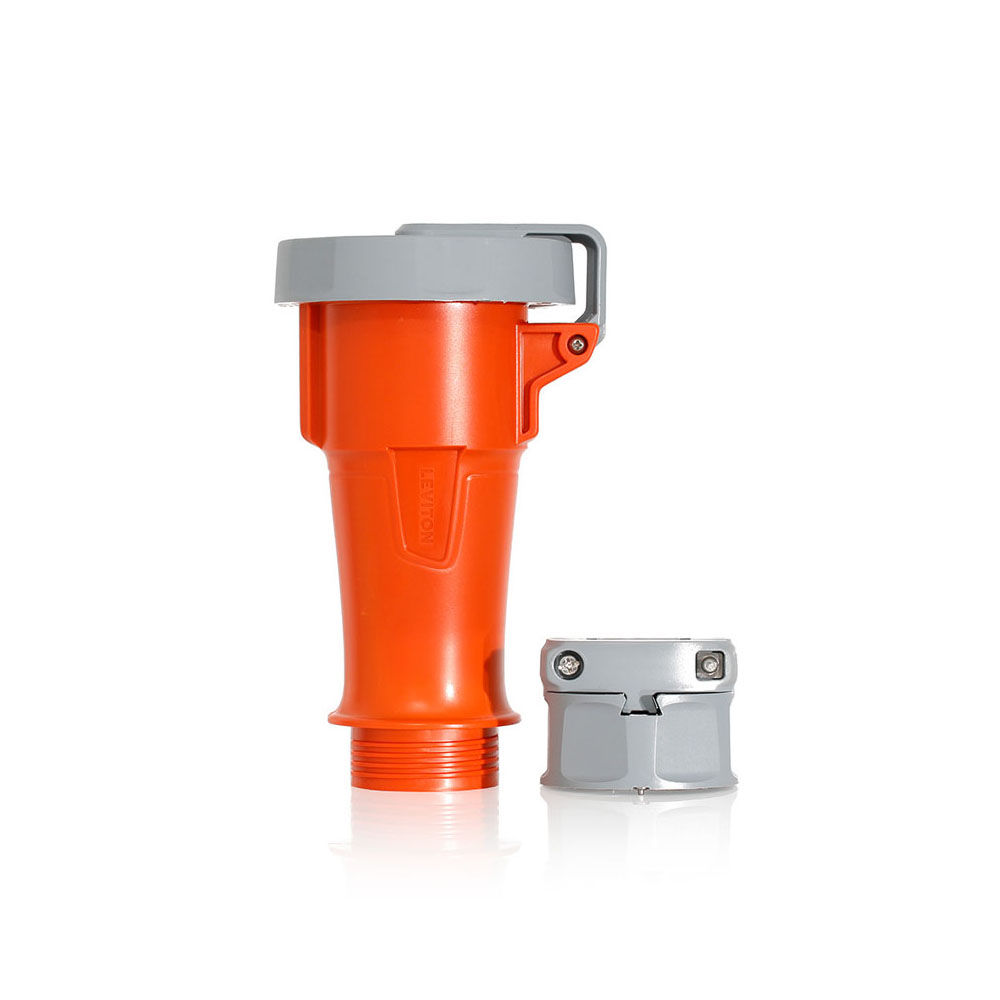

Vitesse d'assemblage améliorée avec des boîtiers filetés comportant moins de vis pour un temps d'installation réduit
Valeurs nominales supérieures d’étanchéité, y compris IP69K pour les applications de lavage à grande eau/extérieur et IP68 submersible exclusif à l’industrie
Meilleure garantie limitée de cinq ans de sa catégorie!

Les dispositifs à broches et à manchons de Leviton sont des composants homologués UL et conviennent à une utilisation dans les assemblages de câblage préfabriqués lorsqu’ils sont câblés conformément à la norme UL1007.

Calculez le temps et l’argent économisés grâce au calculateur de la série LEV!

Points de vente

Ajouter à la liste de projets

Feuillet de directives - Fiches et connecteurs à broche et à manchon étanches | EN

Afficher

Renseignements généraux

UPC : 078477952719
Données électrotechniques
Couple de serrage des bornes à vis : 20 po-lb
Conditions environnementales
Résistance à la corrosion : testé au brouillard salin
Inflammabilité : valeurs nominales V-0 (porteur de contact), HB ou mieux (logement) selon UL94
Valeur nominale IP : IP66, IP67, IP68, IP69K
Type de logement NEMA : 3R, 4X, 6P et 12
NSF : 14159-1, Exigence hygiénique pour la conception de l’équipement de traitement de la viande et de la volaille
Résistance aux rayons ultraviolets : boîtiers homologués F1 stabilisés aux rayons ultraviolets
Matériaux
Vis d’assemblage : acier inoxydable 303
Support de contact : nylon rempli de verre
Grommet/Gasket : NBR/Buna N
Boîtier : nylon modifié contre les impacts
Vis de borne : acier inoxydable 303
Spécifications mécaniques
Intensité : 20 A
Plage de conducteurs : calibre 10 AWG à calibre 8 AWG
Essai d’écrasement : 250 lb pendant 1 min après -25 °C pendant 6 heures
Interruption de courant : certifié pour l’interruption de courant à un courant et une tension nominales complets
Tension diélectrique : 3000 V pendant 1 min.
Endurance : charge V et I nominale de 5 000 cycles, zéro cycle sans charge (20 A)
Type de tête matérielle : vis à douille hexagonales pour bornes, vis combinées pour toutes les autres
Impact : chute de 72 po 8 fois après le conditionnement à -25 °C, pendant 6 heures Réduction de 72 po après le conditionnement à -35 °C, pendant 6 heures
Maximum‭ Tension : 600 V
Test de surcharge UL20 : 50 cycles
Pôle : 3
SCCR : 200 kA
Hausse de température : hausse maximale de 30 °C au courant nominal maximal (après surcharge)
Tension : 125/250 V c.a.
Câblage : 4
Caractéristiques

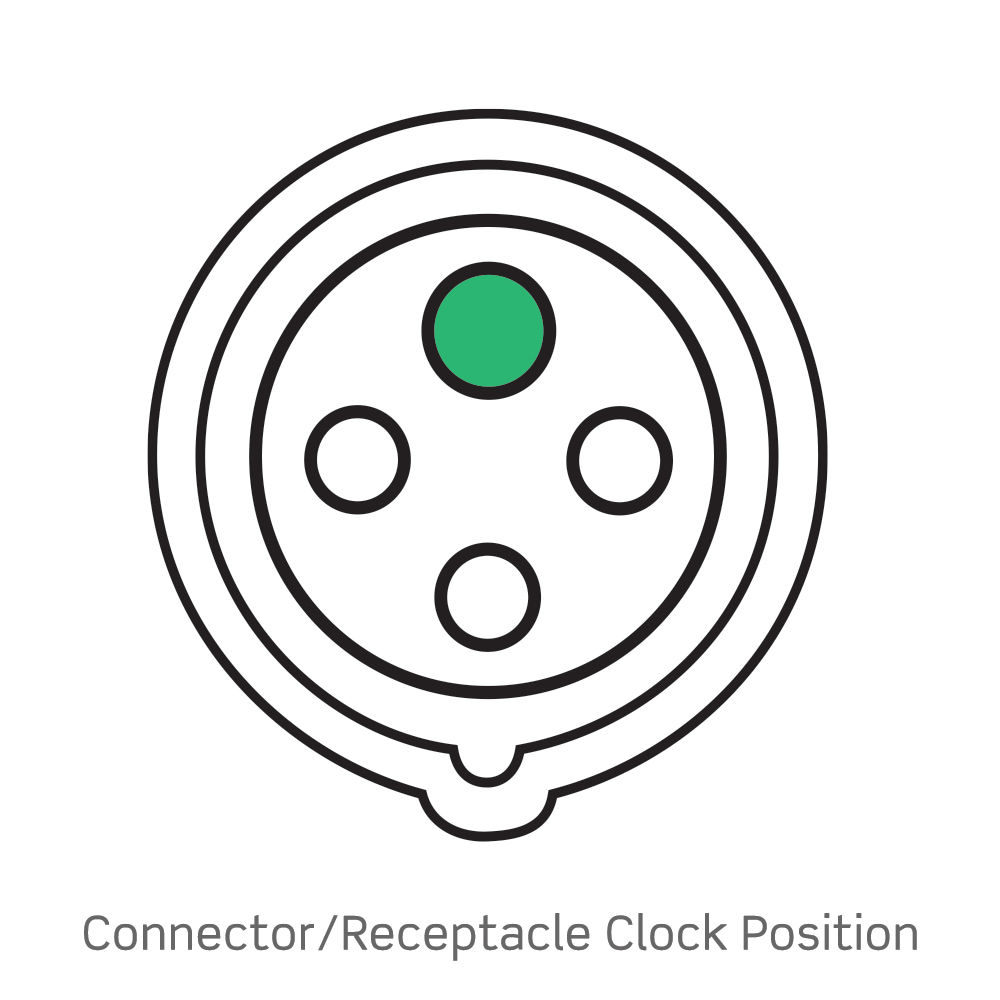

Position de l'horloge : 12 heures
Couleur : orange
Configuration : Amérique du Nord
Type de dispositif : connecteur
Marquages de produit : marques, UL, CE et valeurs environnementales moulées. Numéro d’article, intensité, tension, phases, HP, NSF sur l’étiquette
Série : série LEV
Normes et homologations
CE : certification CE
CSA : CSA C22.2 No 182.1-13 (Harmonisé avec UL 1682)
Valeur nominale IEC : 60309-1, 60309-2
NOM : normes NOM –ANCE
RoHS : composants conformes à la norme RoHS
UL : UL 1686 C2, UL 1682
Garantie
Garantie : limitée à 5 ans
