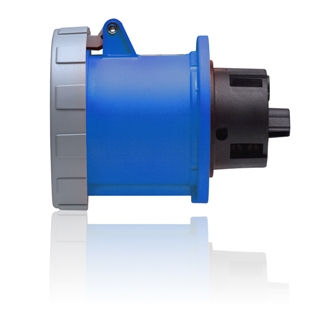

Prise à broche et à manchon IEC

5100R9W

ÉPUISÉ Modèles de remplacement suggérés :

100 A, 120/208 V, triphasé étoile, 4P, 5W, Prise à broche et à manchon homologuée aux normes de l’Amérique du Nord, Qualité industrielle, IP67, étanche - BLEU

Ajouter à la liste de projets

Feuillet de directives - Dispositifs à broche et à manchon étanches | EN, ES, FR

Afficher

Données dimensionnelles

Afficher

Renseignements généraux

UPC : 078477837771
Conditions environnementales
Résistance à la corrosion : pièces ferreuses immergées dans une solution de chlorure d’ammonium à 20 °C et 10 % pendant 10 minutes
Inflammabilité : valeurs nominales V-0 selon UL 94
Valeur nominale IP : IP67/IP69K
Résistance à l'humidité : selon UL 1682, immergé pendant 24 heures dans 5 cm d'eau à 25 °C
Matériaux
Ressort de bras : acier inoxydable de qualité performante
Corps : Valox 357
Œillet de couvercle : laiton nickelé
Couvercle avec bras : Valox 357
Matériau du joint : chloroprene
Bride de montage : Valox 357
Manchons de phase et de terre : laiton
Ressort de manchon : acier inoxydable
Bornes : acier inoxydable
Spécifications mécaniques
Intensité : 100 A
Essai d’écrasement : 250 lb pendant 1 min après -25 °C pendant 6 heures
Interruption de courant : certifié pour l’interruption de courant à courant nominal maximal
Tension diélectrique : 2000 V pendant 1 min.
Endurance : jusqu’à 250 connexions et déconnexions, sous charge, à pleine tension et courant nominal
Résistance aux impacts : chute de 76 cm 8 fois après le conditionnement à -25 °C pendant 6 heures
Résistance d'isolation : 500 V pendant 1 min; >= 5 MΩ
Force de retrait minimale : 20 lb
Phase : triphasé étoile
Pôle : 4
Hausse de température : maximum 30C après 50 cycles OL à 150 % du courant nominal
Plage de couple : 7 à 50 po-lb
Tension : 120/208 V c.a.
Câblage : 5
Caractéristiques
Couleur : bleu
Configuration : Amérique du Nord
Type de dispositif : prise
Série : série standard
Normes et homologations
Marquage CE : conformément aux directives sur les basses tensions 73/23/CEE, 93/68/CEE
Certifié CSA : C22.2 No 182.1
Valeurs nominales IEC : 60309-1 et 60309-2
Homologué UL : 1682 et 1686
Garantie : limitée à 2 ans
