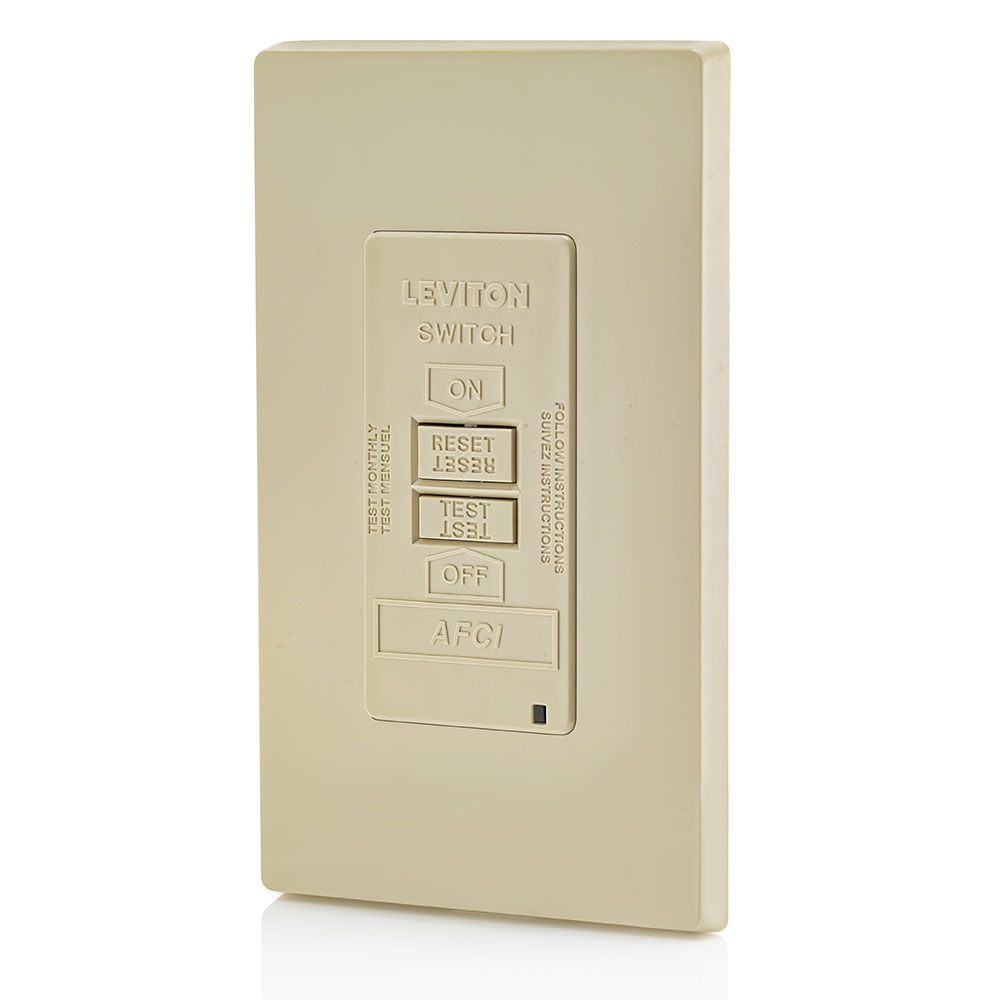

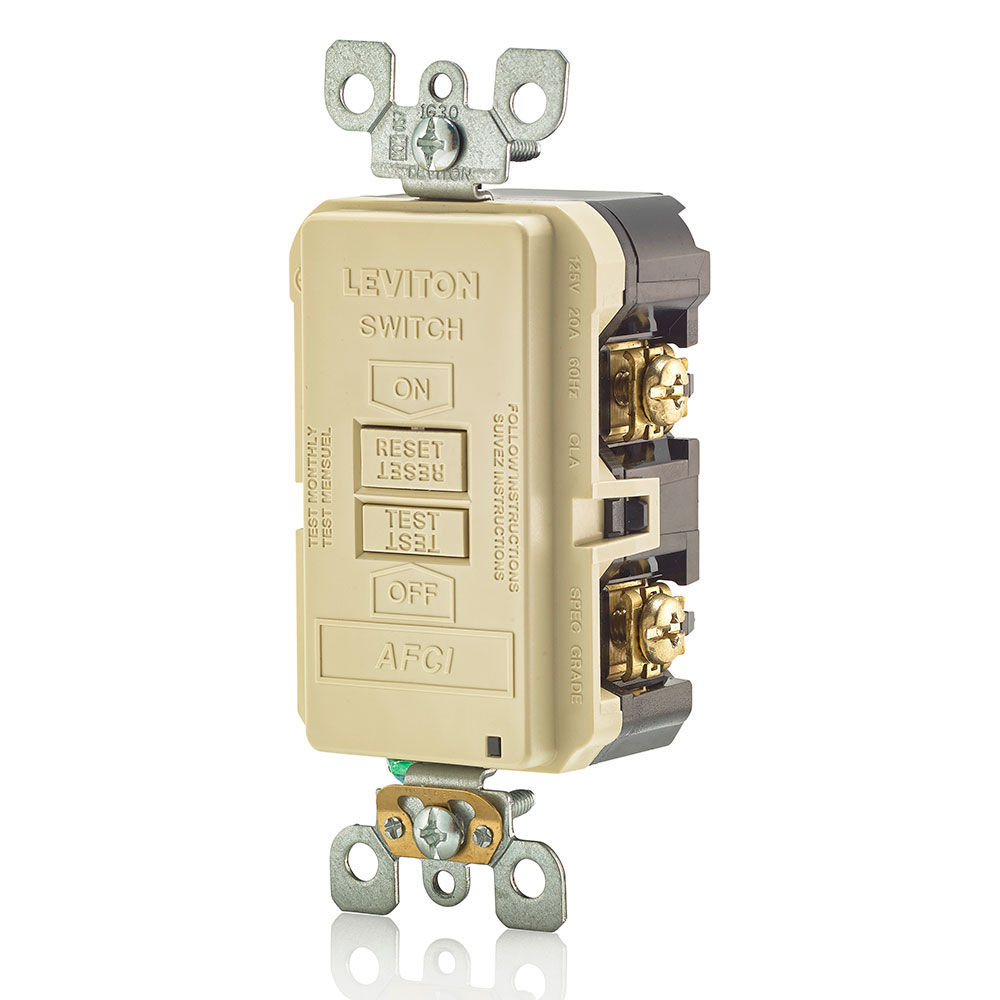

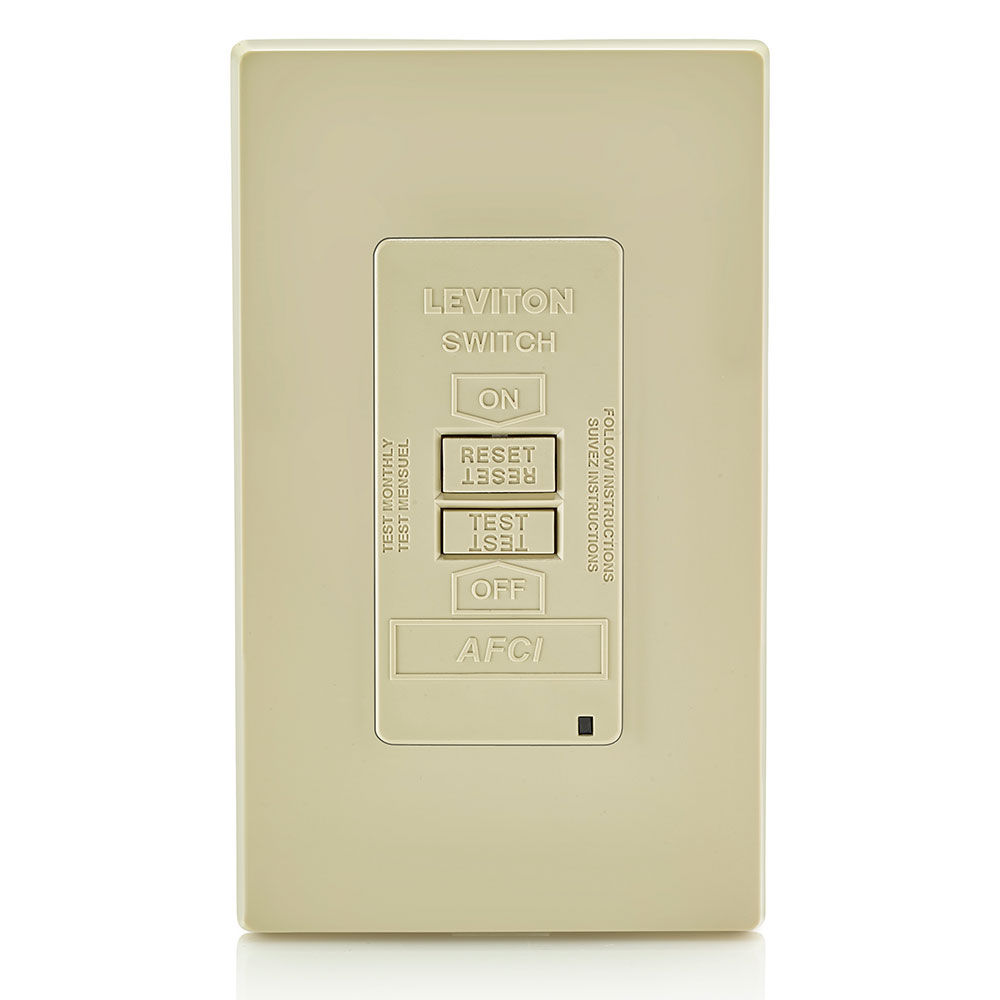

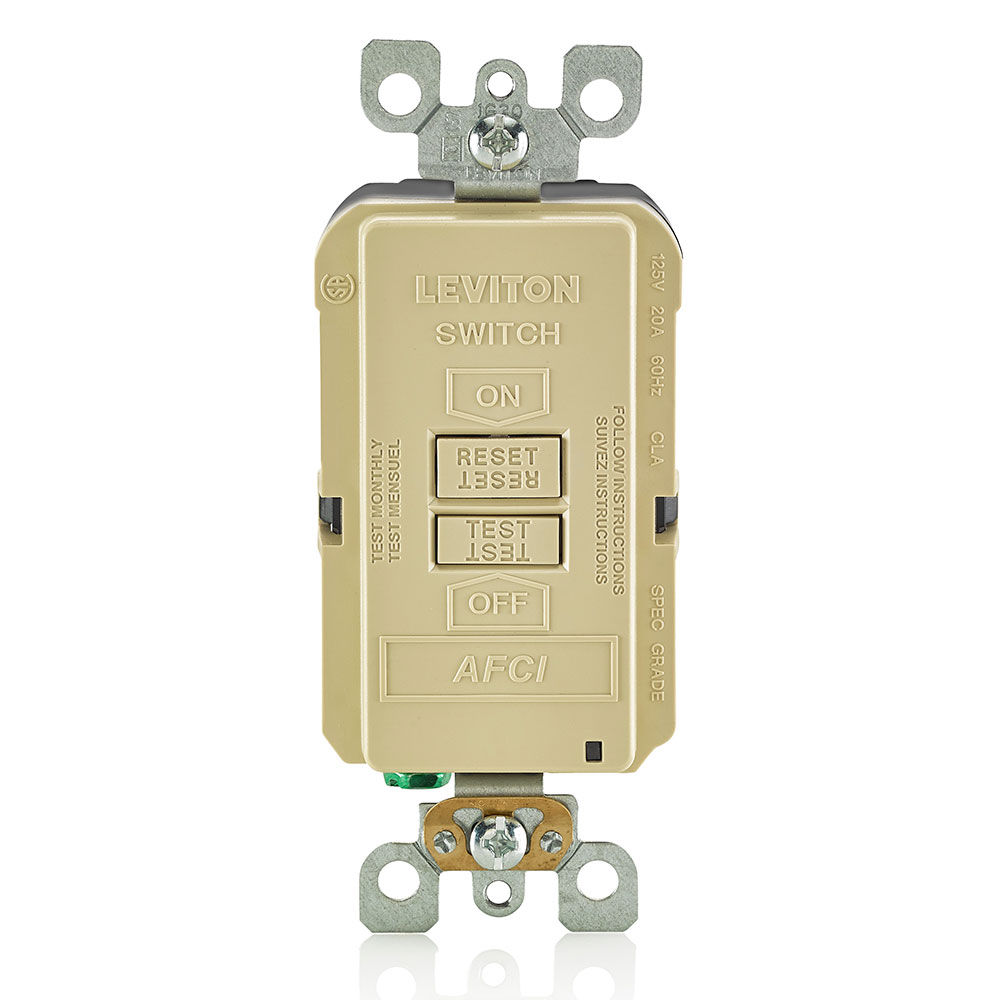

SmartlockPro, DDAA, prise à face pleine, qualité commerciale spécifiée, 20 A, 125 V, câblage arrière et latéral, 2-Pole, 3-Wire, agrafe de mise à la terre autonome incluse - La prise de dérivation de prise (CBO) SmartlockPro® offre une technologie avancée pour aider à protéger contre les incendies électriques résultant des fuites à l’arc. Conçu pour détecter une large gamme de fuites à l’arc potentiellement dangereuses résultant de dommages au câblage du circuit de dérivation ainsi qu’à l’extension...
SmartlockPro, DDAA, prise à face pleine, qualité commerciale spécifiée, 20 A, 125 V, câblage arrière et latéral, 2-Pole, 3-Wire, agrafe de mise à la terre autonome incluse - La prise de dérivation de prise (CBO) SmartlockPro® offre une technologie avancée pour aider à protéger contre les incendies électriques résultant des fuites à l’arc. Conçu pour détecter un large éventail d'amorçages d'arc potentiellement dangereux résultant d'une détérioration du câblage du circuit de dérivation ainsi que des prolongations vers des appareils électriques et des ensembles de cordons, l'interrupteur de circuit de défaut d'arc (DDAA) OBC réagit en coupant l'alimentation. Cela contribue à réduire le risque que l'installation électrique résidentielle devienne une source d'incendie. Les fuites à l'arc sont souvent invisibles et peuvent se produire n'importe où dans le système électrique résidentiel, y compris au niveau des murs, des connexions électriques instables ou des cordons électriques endommagés accidentellement par empiétement des meubles. Les DDAA sont maintenant requis par le National Electrical Code® dans de nombreuses zones de la maison.
Tension diélectrique : résiste à 1250VAC conformément à la norme UL 1699A
Données électrotechniques
Tension diélectrique : résiste à 1250VAC conformément à la norme UL 1699A
Température de fonctionnement : -35C à +66C
Spécifications mécaniques
Intensité : 20 A
Couleur : ivoire
Mise à la terre : autonome
Pôle : 2
ID de produit : les valeurs nominales sont marquées de manière permanente sur le dispositif
Accom. de borne : 14-10 AWG
ID de borne : laiton actif, vert, terre, argent neutre
Terminaison : arrière et latéral
Plage de couple : 14 à 18 po-lb
Tension : 125 V c.a.
Garantie : limitée 2-Year
Câblage : 3
Conditions environnementales
Corps : polycarbonate
Pinces : laiton
Face : thermoplastique
Inflammabilité : homologué V-2 selon UL 94
Vis de mise à la terre : acier plaqué
Remarques : plaque vendue séparément
Bride : acier galvanisé
Hausse de température : hausse maximale de 30 °C
Bornes : acier plaqué
Lyre : acier galvanisé
Matériaux :
Corps : polycarbonate
Pinces : laiton
Face : thermoplastique
Vis de mise à la terre : acier plaqué
Remarques : plaque vendue séparément
ID de produit : les valeurs nominales sont marquées de manière permanente sur le dispositif
Bride : acier galvanisé
Accom. de borne : 14-10 AWG
ID de borne : laiton actif, vert, terre, argent neutre
Bornes : acier plaqué
Lyre : acier galvanisé
Exigences d’environnement
Inflammabilité : homologué V-2 selon UL 94
Température de fonctionnement : -35C à +66C
Hausse de température : hausse maximale de 30 °C
Caractéristiques
Intensité : 20 A
À la tension nominale : 1 ch
Couleur : ivoire
Mise à la terre : autonome
Pôle : 2
Terminaison : arrière et latéral
Type : face pleine
Tension : 125 V c.a.
Plaque murale : non comprise
Garantie : limitée 2-Year
Câblage : 3
Normes et homologations
ANSI : C-73
CSA C22.2 No 42 : oui
NEMA : WD-6
NOM : 057
Normes et homologations : UL/CSA
UL1699.A : fichier E342815
UL498 : oui
L'utilisation de boutons TEST et RESET est similaire aux traditionnelles prises DDFT bien connues des consommateurs. Cela se traduit par une meilleure acceptation de la technologie et une plate-forme plus conviviale
Vérifiez automatiquement le disjoncteur DDAA chaque fois que le bouton RESET est enfoncé; le disjoncteur DDAA ne se réinitialise pas si le circuit DDAA ne fonctionne pas correctement.
En bloquant la réinitialisation du DDAA si la protection est compromise, la prise à DDAA pour CDP SmartlockPro réduit la possibilité d'avoir des utilisateurs pensant à tort qu'un DDAA réinitialisé apporte une protection contre les fuites à l'arc alors que ce n'est pas le cas.
Une fonction de diagnostic d'inversion de la charge de ligne est fournie et empêche le DDAA d'être réinitialisé. Elle arrête l'alimentation vers la face de la prise à DDAA ou via la prise vers les dispositifs en aval. Un témoin à DEL situé sur la face du DDAA s'allume également pour alerter l'installateur d'une inversion du câblage de la charge de ligne lorsque le dispositif est à l'état déclenché
La conception du dispositif permet de réduire les déclenchements intempestifs
Corps et coquille en thermoplastique résistant aux impacts.
Résistance accrue aux surtensions.
Les bornes disposent d'options de câblage simples – arrière et latérale
Compatibles avec tous les dispositifs et plaques murales Decoraᴹᴰ; disponibles dans une sélection de couleurs.
Respecte ou dépasse les exigences UL en matière de délai de déclenchement, aussi bien pour les arcs en série qu'en parallèle
